Диаграмма работы модернизированного

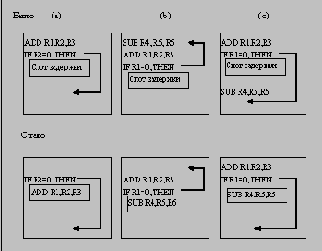

Рисунок 5.17, а. Требования к переставляемым командам при планировании задержанного перехода
Имеются небольшие дополнительные затраты аппаратуры на реализацию задержанных переходов. Из-за задержанного эффекта условных переходов, для корректного восстановления состояния в случае появления прерывания нужны несколько счетчиков команд (один плюс длина задержки).
| Рассматриваемый случай |
Требования | Когда увеличивается производительность |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (a) | Команда условного перехода не должна зависеть от переставляемой команды | Всегда | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (b) | Выполнение переставляемой команды должно быть корректным, даже если переход не выполняется Может потребоваться копирование команды |
Когда переход выполняется. Может увеличивать размер программы в случае копирования команды |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (c) | Выполнение переставляемой команды должно быть корректным, даже если переход выполняется | Когда переход не выполняется | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
