Модуль микшера


Модуль микшера звуковой карты производит:

q Коммутацию (подключение/отключение) источников и приемников звуковых сигналов

q       Регулирование уровня входных и выходных звуковых сигналов

q       Микширование (смешивание) нескольких звуковых сигналов и регулирование уровня результирующего сигнала

Источники и приемники звукового сигнала соединяются с модулем микшера через внешние или внутренние разъемы. Внешние разъемы (Рис. 4.1.10) звуковой системы обычно находятся на задней панели корпуса системного блока:

q       Joy stick/MIDI – для подключения джойстика или MIDI-адаптера

q       Mic in – для подключения микрофона

q       Line In – линейный вход, для подключения любых источников звуковых сигналов

q       Line Out – линейный выход, для подключения любых приемников звуковых сигналов

q       Speaker – для подключения головных телефонов (наушников) или пассивной акустической системы

В канале воспроизведения звуковой системы может находиться выходной усилитель мощности, на вход которого поступает сигнал от микшера. Мощность усилителя обычно не превышает 4 Вт на каждый стереоканал. Выход усилителя мощности подключен к внешнему разъему Speaker.

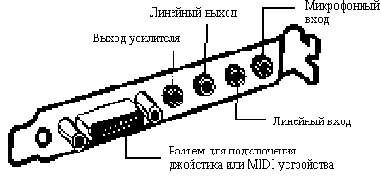

Рис. 4.1.10. Внешние разъемы звуковой системы



На некоторых недорогих звуковых картах на один и тот же внешний разъем может выводиться либо сигнал линейного выхода, либо сигнал от усилителя, а выбор режима работы выхода (Line Out или Speaker) в этом случае осуществляется джамперами на звуковой карте.

Внешние устройства, подключаемые к звуковой карте, изображены на (Рис. 4.1.11).

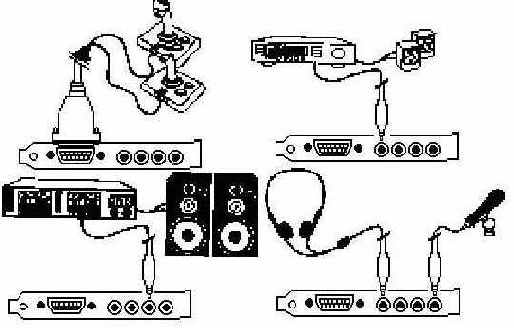

Рис. 4.1.11. Подключение внешних устройств к звуковой карте

Внешние разъемы звуковой системы Line In, Line Out, Mic In, Speaker представляют собой гнезда (розетки) для стандартного штекерного концентрического соединителя {jack}

диаметром 3,5 мм.
Штекер может исполняться в двух вариантах: для монофонического (микрофон) или стереофонического (линейный вход и выход) сигнала.

В высококачественных звуковых системах могут использоваться широко распространенные в видеотехнике разъемы типа RCA. Этот разъем, иногда называемый "колокольчиком", представляет собой концентрический соединитель с диаметром центрального контакта 3,2 мм. Для передачи стереофонического сигнала используются два гнезда RCA.

Внутри системного блока звуковая система может быть оборудована дополнительными разъемами для подключения:

  • Дочерних плат (Wave Table Connector)


  • Цифровых звуковых устройств (S/PDIF)


  • Привода CD-ROM


  • Звукового выхода привода CD-ROM (CD Audio)


  • С помощью специального кабеля внутренний выход привода CD-ROM можно соединить со звуковой подсистемой PC (Рис. 4.1.12). В этом случае CD-ROM будет выступать в роли источника аналоговых звуковых сигналов и подключен к модулю микшера. Разъем CD Audio конструктивно может быть выполнен в одном из трех вариантов: Panasonic, Mitsumi, Sony. Назначение контактов разъема различается для каждого варианта исполнения, по этому при подключении кабеля следует проявить максимум внимания.

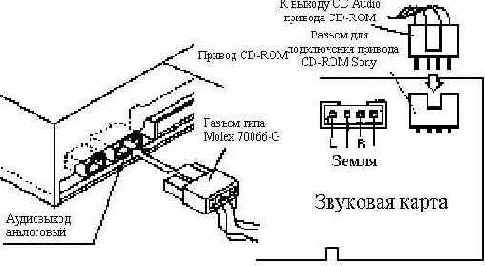

    Рис. 4.1.12. Подключение привода CD-ROM к звуковой карте

    Основные характеристики модуля микшера:

    • Количество микшируемых сигналов в канале записи;


    • Количество микшируемых сигналов в канале воспроизведения;


    • Возможность регулирования уровня сигнала в каждом микшируемом канале;


    • Возможность регулирования уровня суммарного сигнала;


    • Выходная мощность усилителя;


    • Наличие разъемов для подключения внешних и внутренних источников приемников звуковых сигналов;


    • Управление микшером осуществляется программно средствами Windows или с помощью программы-микшера, входящей в комплект программного обеспечения звуковой карты.
