Информационные электрические машины




Сельсины


     Сельсином называется информационная электрическая машина переменного тока, вырабатывающая напряжения, амплитуды и фазы которых определяются угловым положением ротора.
       Сельсины позволяют осуществить без общего механического вала
согласованное вращение или поворот механизмов.
       Известны два режима работы сельсинов: индикаторный и трансформаторный. При работе сельсинов в индикаторном режиме происходит передача на расстояние угла поворота механической системы.
       При работе сельсинов в трансформаторном режиме передается сигнал,
воздействующий на исполнительный механизм таким образом, чтобы заставить его отработать заданный поворот.
       Рассмотрим устройство и принцип действия однофазных двухполюсных
контактных сельсинов. Однофазная обмотка возбуждения, включенная в сеть переменного тока, расположена на явнополюсном статоре. На роторе размещены три пространственно смещенные относительно друг друга под углом 120o катушки синхронизации. Концы катушек соединены в общий узел, начала катушек выведены на контактные кольца. Обмотка возбуждения создает пульсирующий магнитный поток. Этот поток индуктирует трансформаторные ЭДС в катушках синхронизации. Наибольшая ЭДС индуктируется в катушке, ось которой совпадает с осью пульсирующего потока. При отклонении оси катушки ЭДС уменьшается по синусоидальному закону. Величина и фаза ЭДС в каждой катушке зависит от угла поворота ротора сельсина.

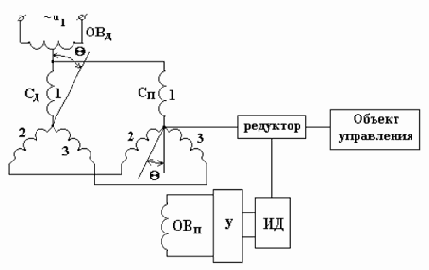

Рис. 13.1
     На рис. 13.1 приведена схема соединения однофазных сельсинов при индикаторном режиме работы.
     В схеме используются сельсин - датчик и сельсин - приемник, представляющие собой два совершенно одинаковых сельсина.
     ОВд и ОВп - обмотки возбуждения сельсина - датчика и сельсина - приемника.
     Сд и Сп - катушки синхронизации.
      Если роторы обоих сельсинов ориентированны одинаковым образом
